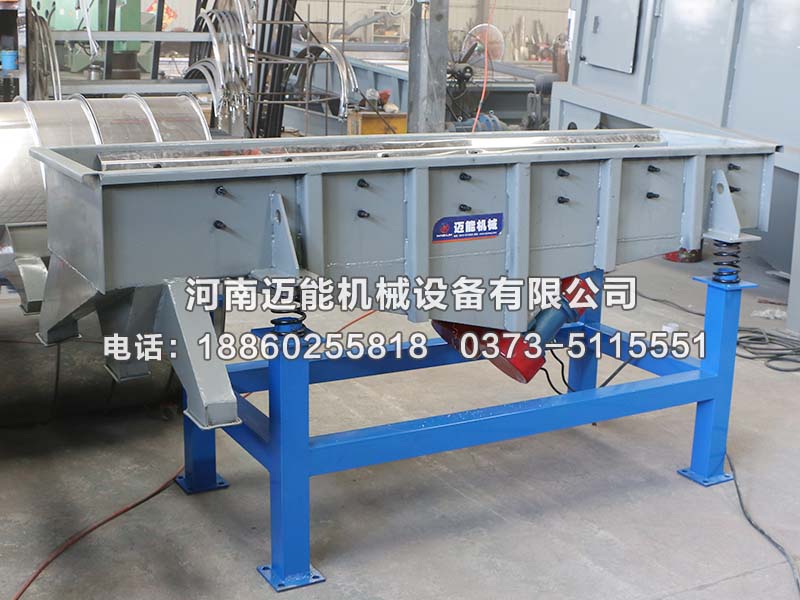

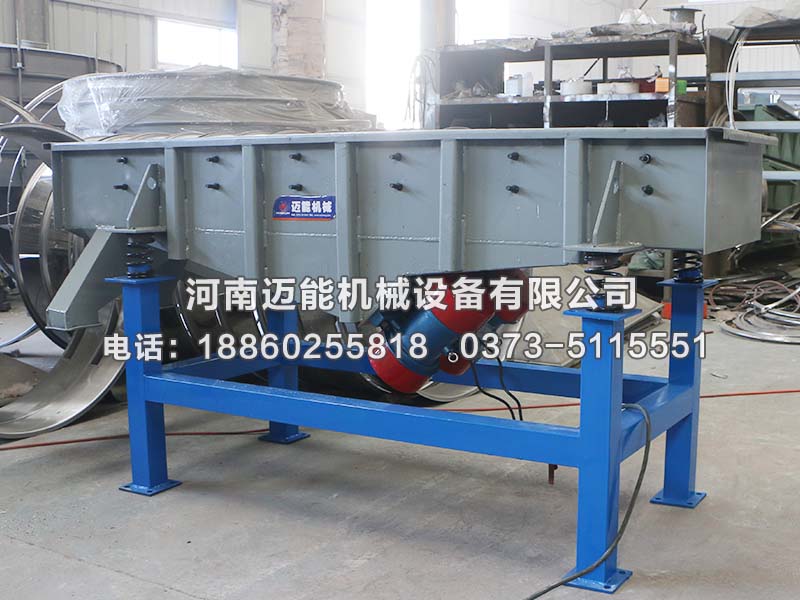

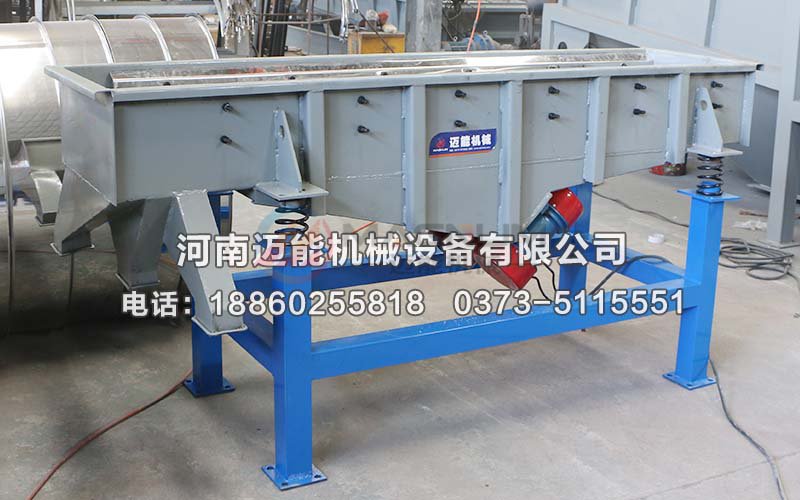

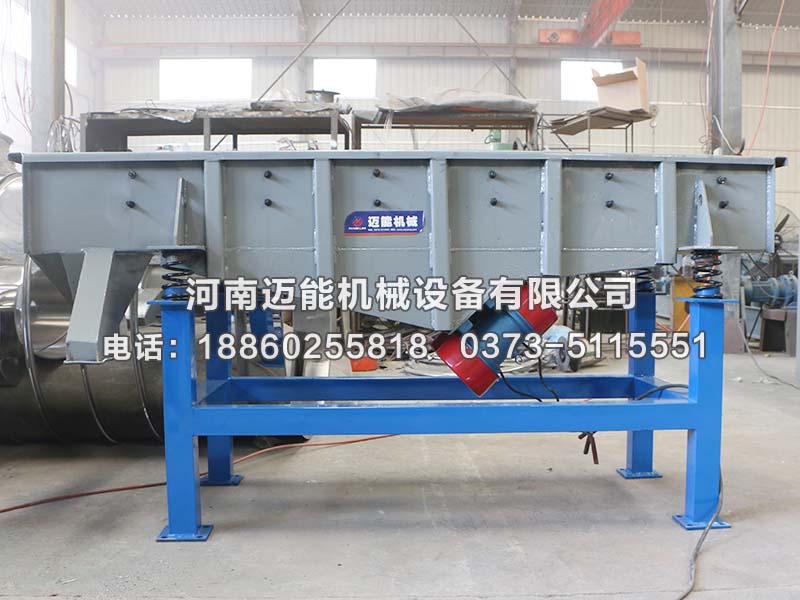

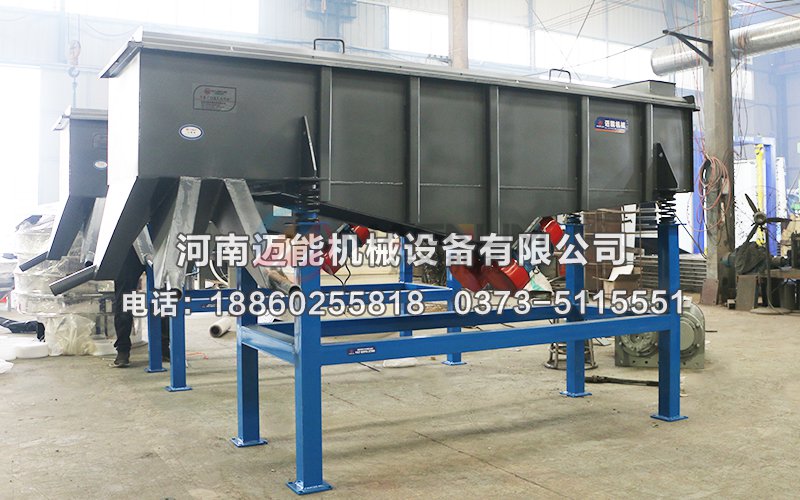

直線振動篩簡介：
     直線振動篩是振動篩的一種，依靠振動電機作為振動源，使直線振動篩篩網上的所篩物料在被拋起的同時向前做直線運動。直線振動篩的篩分過程概括來說是物料通過進料口均勻的進入直線振動篩，通過各不同層次篩網篩分多種規格的篩上物、篩下物，又從不同的出料口排出，達到直線振動篩篩分目的。直線振動篩具有產量高、能耗低、結構簡單、易維修、全封閉結構、無粉塵溢散、自動排料等特點，更適合流水線作業。



直線振動篩原理：
       直線振動篩采用雙振動電機驅動，當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在直線振動篩篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。可用于流水線中實現自動化作業。具有能耗低、效率高、結構簡單、易維修、全封閉結構無粉塵溢散的特點。篩分目數2-400目，可篩分出9種不同粒度的物料。

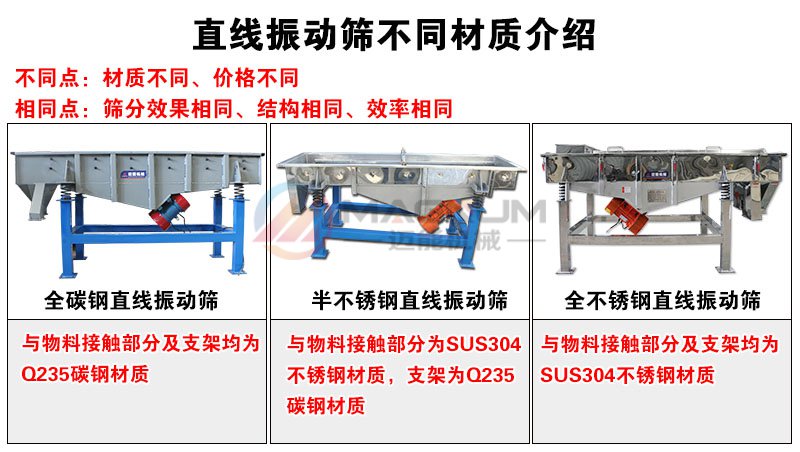

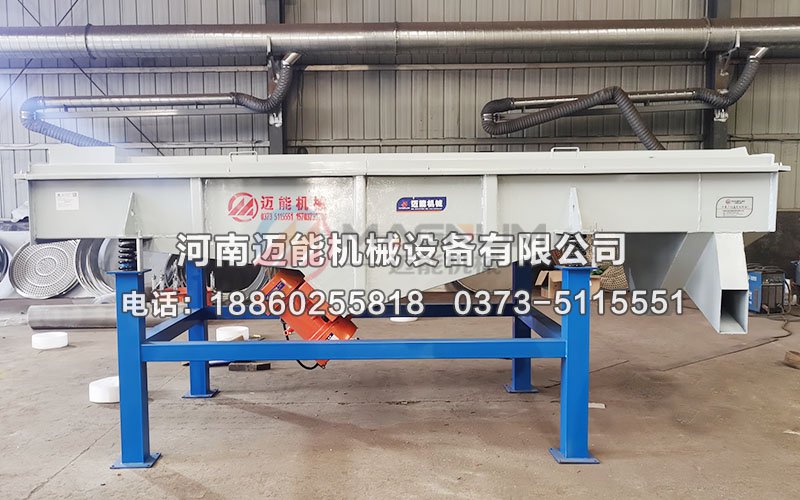

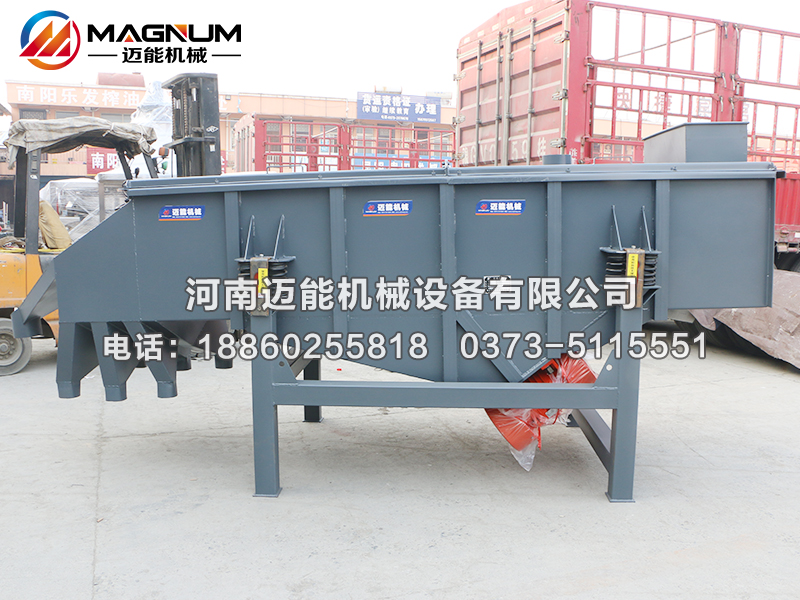

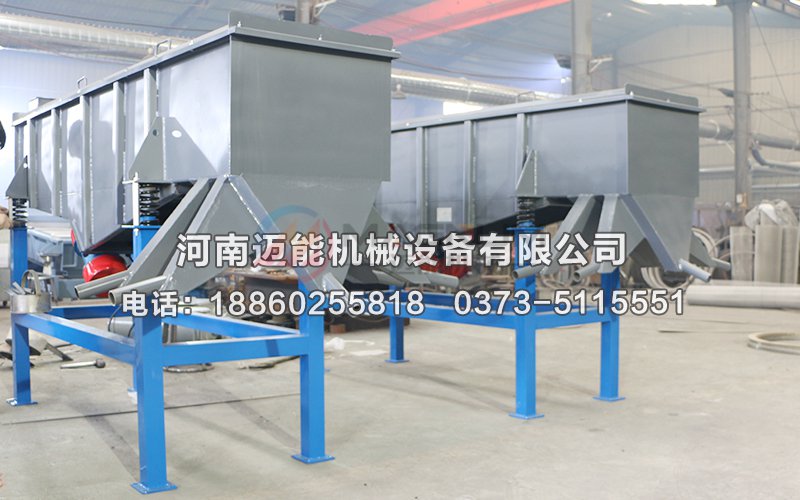

直線振動篩不同材質：

直線振動篩特點：

1、技術成熟，質量可靠，篩分精度高、處理能力大
1、適合顆粒的篩分、分級、除雜、過濾
2、篩機設計精巧合力，整機整體密封性好、無粉塵逸散、易安裝，維修方便、耗能少、噪音低結構簡單

3、可以加裝一層或多層篩網  兩臺振動電機做激電源，處理效果明顯
4、篩網獨特設計使篩網使用壽命更長，換網更方便、快捷，適合使用尼龍、特種龍、PP網等各種材質的篩網

4、動力布置可以根據客戶需要適當調整，以適應相應的生產條件
5、維護方便，適合流水線自動化作業

5、主要適用于礦山、冶金、磨料磨具、陶瓷、涂料、食品、淀粉、采礦

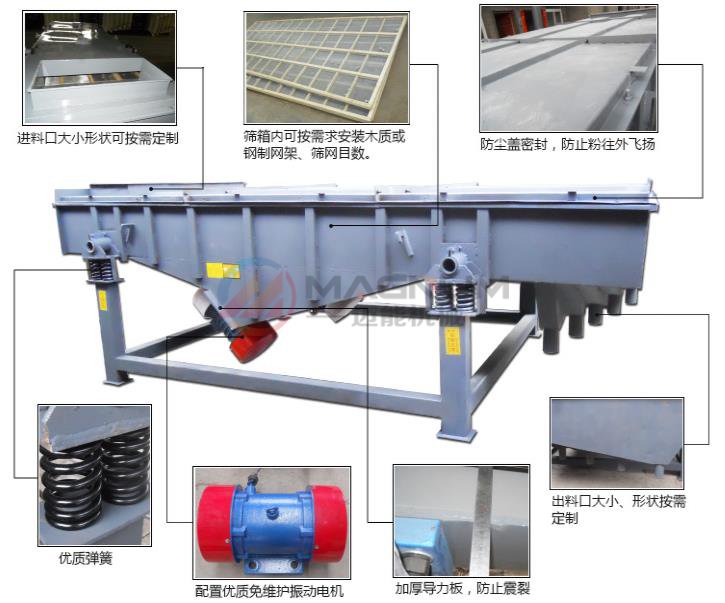

直線振動篩外形結構圖及技術參數：

直線振動篩外形結構說明：

直線振動篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成，各組成部分說明如下：
1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。
2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。
3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。
4、振動電機：使用與維修方法詳見振動電機使用說明書。
5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。
6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。
7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

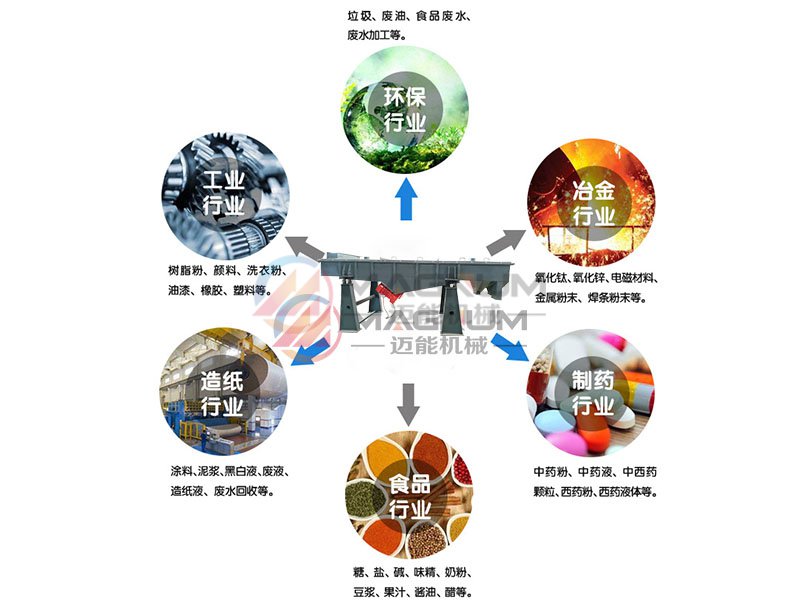

直線振動篩適用行業：
